1. Anyaga: kvarcüveg jgs1.jgs2. A JGS3 messze ultraibolya, látható és közeli infravörös fényt képes átengedni. Kis hőtágulási együtthatóval, jó kémiai stabilitással, buborékokkal, egyenletes csíkokkal és 200 nm-től 2500 nm-ig terjedő spektrumgörbékkel rendelkezik.
2. Felületi mennyiség: 0/0, 40/2080/50
3. Felületi pontosság: 1/10-ben, 1/4-ben 2-ben
4. Vastagság: ±0,01mm±0,02mm
5. Középpont eltérés: 5 ív másodperc1 ív perc
6. A folyamat hatóköre: a legvékonyabb vastagság 0,2 mm
7, DuMo
8, kör
Termék leírása:
JGS1 kvarclemez; Kvarc lemez
A Zs-1 (távoli ultraibolya kvarcüveg) a JGS1 márkának felel meg
Az optikai kvarcüveg nagy tisztaságú hidrogénfúziójával készült, ezért sok hidroxilt tartalmaz (2000 PPM), kiváló ultraibolya sugárzási teljesítményt nyújt, különösen a rövidhullámú ultraibolya tartományban, teljesítménye jobb, mint az összes többinek üvegen keresztüli távolságban, 185 mikron áteresztőképességnél elérheti a 90%-ot, a szintetikus kvarcüvegnek erős abszorpciója van. 185-2500m tartományban kiváló optikai anyag.

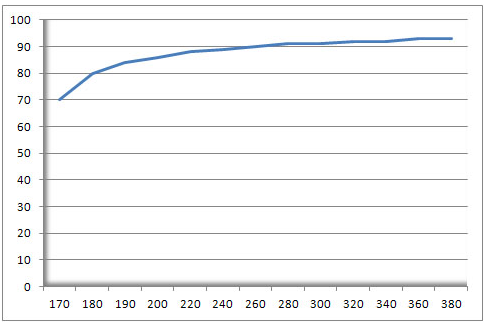

Átviteli spektrum 1,0 mm vastagságnál:
JGS2 kvarclemez; Kvarc lemez
A Zs-2 (ultraibolya kvarcüveg) a JGS2 márkának felel meg
A kvarkbnyagból és a hidrogén-oxigén lángból kvarcüveg keletkezett, amely több PPM fémszennyezést tartalmazott. Az abszorpciós csúcsot (hidroxiltartalom 100-200 ppm) 2730 nm-en találtuk, csíkozással és szemcsés szerkezettel. 220-2500 m-es sávban jó anyag.
A kvarc jellemzői:
A kvarcüveg lemez egy speciális szilícium-dioxidból készült ipari üveg, amely nagyon jó alapanyag. A kvarcüvegnek számos kiváló fizikai és kémiai tulajdonsága van, mint például: 1, magas hőmérséklet-állóság. A kvarcüveg lágyulásponti hőmérséklete körülbelül 1730 ℃, amely hosszú ideig használható 1100 ℃-on, és a maximális üzemi hőmérséklet rövid időn belül elérheti az 1450 ℃-ot. 2. Korrózióállóság. Amellett, hogy a hidrogén-fluorid, kvarcüveg és más savas anyagok szinte semmilyen kémiai reakciót nem okoznak, savállósága 30-szor kerámia, 150-szer rozsdamentes acél, különösen a magas hőmérsékletű kémiai stabilitás, és minden más mérnöki anyag összehasonlíthatatlan. 3. Jó hőstabilitás. Alkalmazkodni az üveg hőtágulási együttható nagyon kicsi, ellenáll a drasztikus hőmérséklet-változások, kvarcüveg melegítjük körülbelül 1100 ℃, tedd a szobahőmérsékletű víz nem tört. 4. Jó fényáteresztési teljesítmény. A kvarcüveg jó áteresztőképességgel rendelkezik a teljes spektrális sávban az ultraibolya sugárzástól az infravörösig. A látható fény áteresztőképessége több mint 93%, különösen az ultraibolya spektrális tartományban, a maximális áteresztőképesség elérheti a 80-at, 5, a kvarcüveg elektromos szigetelési teljesítménye jó. A kvarcüveg ellenállási értéke 10 000-szeres a közönséges üvegével, kiváló elektromos szigetelőanyag, még szobahőmérsékleten is jó elektromos teljesítményt nyújt.
Kémiai összetétel
| al | fe | ca | mg | ti | pb | mn | ni | co | cu | k | na | li | b |
| 45960 | 0,4-1 | 0,18 - 2 | 1 | 1.4 | 0.1 | 0.024 | 0.1 | - | 0.012 | 2 | 2 | 0.2 | 0.3 |

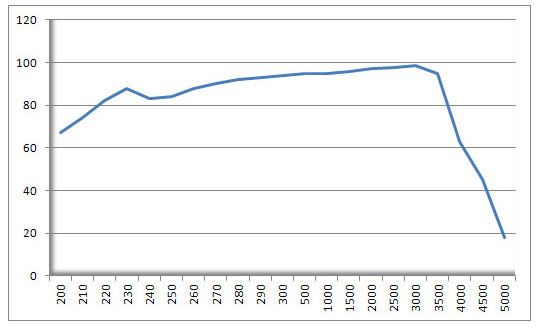

Átviteli spektrum 1,0 mm vastagságnál:
JGS3 kvarclemez
HS (infravörös optikai kvarcüveg) megfelelő márkájú JGS3
A kvarcanyaggal és vákuumelektrofúzióval előállított kvarcüveg több PPM fémszennyezést tartalmaz. Kis buborékokkal, szemcsés szerkezettel és csíkokkal, szinte nincs (OH), magas infravörös áteresztőképességgel rendelkezik, áteresztőképessége több mint 85%. 260-3500 m3 sávtartományú optikai anyagokra alkalmazzák.

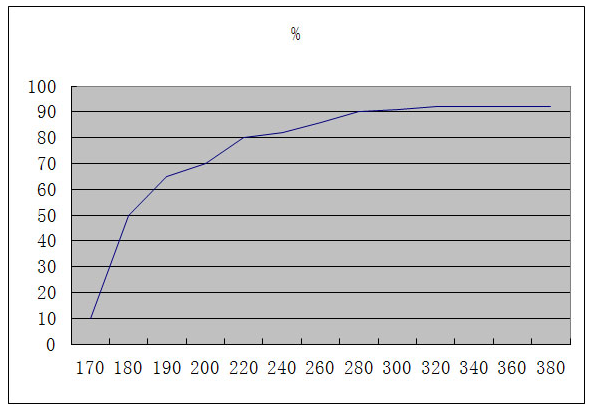

Átviteli spektrum 1,0 mm vastagságnál:
