A színtelen optikai üveg precíziós optikai anyag, amelyet úgy alakítottak ki, hogy a látható fényt minimális abszorpcióval, szinte semmilyen színárnyalattal és szigorúan szabályozott törési viselkedéssel továbbítsa. Ellentétben a hagyományos üveggel, amelyet főként szerkezeti vagy dekorációs célokra állítanak elő, a színtelen optikai üveget úgy tervezték, hogy a rajta áthaladó fény kiszámítható, megismételhető módon meghajlik és halad. Ez a kiszámíthatóság az, ami lehetővé teszi, hogy a színtelen optikai üvegből készült lencsék, prizmák, szűrők és érzékelőablakok pontos képet alkossanak, és konzisztens optikai útvonalat tartsanak fenn egyik gyártási tételről a másikra.
Gyakorlatilag a színtelen optikai üveg jellemzően eléri a látható fényáteresztés 90 százalék felett a 400-760 nanométeres sávban, a kiválasztott készítmények 95 százalékos áthaladásával. Mivel az üveg nagyon keveset nyel el és szór el a beléjutó fényből, az áthaladó képek és jelek élesek maradnak, és a színeltolódás minimálisra csökken.
Közel semleges színátvitel a látható spektrumban
Alacsony diszperzió a kromatikus aberráció csökkentése érdekében
Stabil törésmutató a szokásos üzemi hőmérsékleteken
Alkalmas precíziós vágáshoz, csiszoláshoz és bevonatoláshoz
Alapvető fizikai és optikai tulajdonságok
A színtelen optikai üveg értéke a mérhető tulajdonságok kis halmazából adódik, amelyeket a gyártók az olvasztás és izzítás során szabályoznak. A színtelen optikai üveg tulajdonságainak mindegyike befolyásolja az anyag viselkedését az optikai rendszeren belül, az egyszerű nagyítótól a többelemes kameralencsékig.
Magas látható fényáteresztő képesség
A 400-760 nanométeres sávban az áteresztőképesség általában 90 és 95 százalék közé esik, ami azt jelenti, hogy az üvegbe belépő fény nagy része a másik oldalra jut, ahelyett, hogy elnyelné vagy szétszóródna. A nagyobb áteresztőképesség a képeket fényesebben tartja, és csökkenti a jelveszteséget az olyan berendezésekben, mint a mikroszkópok és az analitikai érzékelők.
Alacsony szórás és magas Abbe szám
A diszperzió azt írja le, hogy egy anyag mennyire hajlítja meg a különböző hullámhosszúságú fényt különböző mértékben. A magas Abbe-számmal kidolgozott, színtelen optikai üveg kevésbé egyenetlenül teríti a fényt, így a vörös, zöld és kék hullámhossz közelebb kerül ugyanahhoz a ponthoz, és csökkenti a színperemeket a kép szélein.
Stabil optikai állandók hőmérséklet-változás alatt
A törésmutatót és a diszperziós együtthatót úgy alakították ki, hogy a környezeti hőmérséklet emelkedésével vagy csökkenésével csak kismértékben eltoljanak. Ez számít a szabadban, járművek belsejében működő berendezéseknél vagy olyan ipari környezetben, ahol a hőmérséklet nincs szigorúan szabályozva.
Mechanikai és kémiai tartósság
A színtelen optikai üveg általában ellenáll a vágásnak, köszörülésnek, fúrásnak és bevonatnak anélkül, hogy megrepedne vagy elveszítené fényességét, és ellenáll a nedvesség vagy enyhe kémiai hatások miatti fokozatos felületromlásnak a normál kezelés és tárolás során.
Általános referenciatartományok a színtelen optikai üveg általános tulajdonságainak kategóriáihoz, összehasonlító skálán szemléltetés céljából.
Átbocsátás a látható spektrumban
Az áteresztőképesség nem teljesen sík minden hullámhosszon. A legtöbb színtelen optikai üveg fokozatos emelkedést mutat a spektrum lila végétől, széles, nagy áteresztőképességű platót mutat a látható tartomány közepéig, és enyhén elvékonyodik a mélyvörös hullámhosszok közelében, a pontos alak az összetételtől és a fizikai vastagságtól függ.
Általánosított áteresztőképességi görbe alakja színtelen optikai üveghez a látható sávon keresztül, illusztrációként ábrázolva, nem pedig konkrét tételmérésként.
A vastagság is szerepet játszik. A vékonyabb szelvények több fényt eresztenek át egy adott kompozíciónál, ezért az optikai tervezők együtt határozzák meg az anyag típusát és a fizikai vastagságot, amikor egy kész alkatrész fényáteresztési értékét célozzák meg.
A színtelen optikai üveg összetétele alapján több nagy családba sorolható. Mindegyik család másként egyensúlyozza ki az áteresztőképességet, a diszperziót, a keménységet és a feldolgozási viselkedést, így a megfelelő választás az épülő optikai rendszertől függ.
A gyakori színtelen optikai üvegcsaládok referencia-összehasonlítása
Üveg család
Tipikus törésmutató
Relatív diszperzió
Közös használat
Korona típusú színtelen üveg
Körülbelül 1,52
Alacsony
Általános lencsék, prizmák
Színtelen boroszilikát üveg
Körülbelül 1,51
Alacsony
Műszerablakok, szűrők
Kvarc alapú optikai üveg
Körülbelül 1.46
Nagyon alacsony
UV-áteresztő alkatrészek
Flint típusú színtelen üveg
1,58 körül
Mérsékelt
Akromatikus lencsepárosítás
Hozzávetőleges törésmutató üvegcsaládonként, általános összehasonlításra szolgál, nem pedig egyetlen szállítói specifikációra.
Színtelen optikai üveg a hagyományos üvegekkel szemben
A színtelen optikai üveg és a közönséges üveg közötti fő különbség nem a megjelenés, hanem az ellenőrzés. A közönséges ablak- vagy konténerüveget főként szerkezeti és vizuális szabvány szerint gyártják, míg a színtelen optikai üveget konzisztens optikai szabvány szerint gyártják, ami azt jelenti, hogy a törésmutatót, az áteresztőképességet és a felületi pontosságot tételről tételre ellenőrzik és szigorú tűréshatáron belül tartják.
Minőségi összehasonlítás öt teljesítménydimenzió között, egytől ötig terjedő skálán értékelve illusztrációként.
A színtelen optikai üveg általában magasabb pontszámot ér el az optikai tisztaság és a diszperzió szabályozása terén, mivel ezt a két tényezőt kifejezetten az olvasztás során alakítják ki, míg a hagyományos üvegkészítményeket nem állítják be az optikai teljesítményhez.

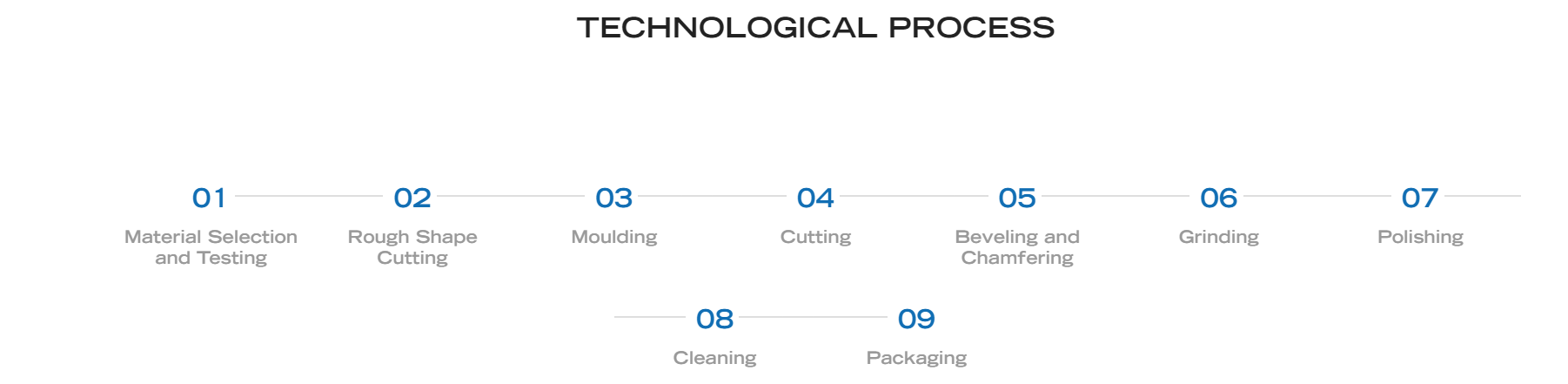

Gyártási folyamat és szerkezeti tervezés
A színtelen optikai üveg előállítása több ellenőrzött lépésből áll, amelyek mindegyike befolyásolja a kész alkatrész végső áteresztőképességét, felületi pontosságát és mechanikai megbízhatóságát.
Nyersanyag adagolás és olvasztás szabályozott hőmérsékleten
Lassú lágyítás a belső feszültség enyhítésére és a törésmutató stabilizálására
Durva vágás a célkomponensnek megfelelő méretű darabokra
Precíziós csiszolás a kívánt görbületig vagy síkságig
Finompolírozás az optikai minőségű felület eléréséhez
Opcionális bevonat a tükröződésgátló vagy spektrális szűréshez
Egy kész színtelen optikai üvegtömb egyszerűsített szerkezeti képe csiszolás, polírozás és bevonat után.
A színtelen optikai üveg legfontosabb alkalmazásai
Mivel kiszámíthatóan ereszti át a fényt, és a precíziós feldolgozásnak köszönhetően megtartja alakját, a színtelen optikai üveg alkalmazások széles skáláját érintik, ahol a képminőség vagy a jel pontossága számít.
A színtelen optikai üveg használatának relatív hangsúlyozása szakterületenként, illusztrációként és nem piackutatási ábraként.
Optikai műszerek such as microscopes, telescopes, and rangefinders
Orvosi és biokémiai elemző műszerek
Elektronikus eszközablakok, érzékelőburkolatok és kijelző alkatrészek
Repülési és tudományos kutatási berendezések
Laboratóriumi és oktatási optikai demonstrációs eszközök
Színtelen optikai üveggyártó vagy -szállító kiválasztása
Egy megbízható színtelen optikai üveggyártó kiválasztása hatással van a kész alkatrészek teljesítményére és konzisztenciájára a gyártás során. Néhány gyakorlati szempontot érdemes ellenőrizni a mintarendelés leadása előtt.
A feldolgozási tartomány, mivel a vágás, csiszolás, polírozás és bevonat egy létesítményben történik, csökkenti a kezelési lépések közötti különbségeket
Tétel konzisztencia, így a törésmutató és az áteresztőképesség szűk tűréshatáron belül marad egyik gyártási sorozatról a másikra
Testreszabhatóság, mivel a méretek, a görbületek és a bevonat követelményei gyakran különböznek az egyes projektekben
Tesztelési lehetőség, mivel a házon belüli mérőberendezések támogatják az optikai állandók ellenőrzését az alkatrészek szállítása előtt
Világos kommunikáció és műszaki támogatás a specifikáció véglegesítése és mintavételezése közben
A színtelen optikai üveg beszállítóját kereső vásárlók gyakran összehasonlítják a regionális gyártóbázisokat ennek a folyamatnak a részeként. A színtelen optikai üveggyártó Kínában működő vállalat egyetlen ellátási láncon belül integrált feldolgozást kínál a nyersüvegtől a kész, bevont alkatrészekig, ami lerövidíti az egyedi megrendelések és az ismételt gyártás kommunikációs ciklusait.
Gyártási háttér és gyártási képesség
Üzemünkben 1996 óta folyik színes és színtelen optikai üveg gyártása, síküveg szitanyomás és temperálás, nagyjából 10 000 négyzetméteres telephelyen Jiangsu tartományban. Az optikai alkatrészek divíziója a színes és színtelen optikai üvegszűrőkre fókuszál, amelyek lefedik az ultraibolya és a látható fény tartományát, valamint a közeli infravörös és infravörös tartományt, több mint száz üvegtermékvariációt dolgoznak fel a helyszínen.
A helyszíni feldolgozóberendezések támogatják a vágást, csiszolást, polírozást és bevonást, valamint a házon belüli vizsgálóműszereket, amelyek az optikai teljesítmény ellenőrzésére szolgálnak, mielőtt az alkatrészeket szállításra csomagolnák. A legyártott alkatrészeket optikai műszerekben, orvosi és biokémiai műszerekben, analitikai műszerekben, elektronikai eszközökben, repülésben, valamint kutatási vagy oktatási környezetben használják, az OEM- és ODM-feldolgozás pedig elérhető az egyedi ügyfelek által kért színtelen optikai üveg specifikációkhoz.
Gyakran Ismételt Kérdések
Q1. Mi az a színtelen optikai üveg
Ez egy optikai minőségű üveg, amely magas látható fényáteresztő képességgel és minimális színárnyalattal rendelkezik, és ott használatos, ahol a fény pontos szabályozására van szükség az általános szerkezeti vagy dekoratív felhasználás helyett.
Q2. Mire használják a színtelen optikai üveget
Lencsékben, prizmákban, műszerablakokban, érzékelőburkolatokban és optikai, orvosi, analitikai és elektronikus berendezések szűrőiben használják.
Q3. Mi a különbség a színtelen optikai üveg és a közönséges üveg között?
A közönséges üveget főként szerkezeti és vizuális szabványok szerint készítik, míg a színtelen optikai üveget konzisztens optikai állandók, például törésmutató és áteresztőképesség szerint készítik és tesztelik.
Q4. Miben különbözik az optikai üveg a normál üvegtől?
Az üveg optikai összetételét és hűtését kifejezetten annak vezérlése érdekében szabályozzák, hogy a fény hogyan hajoljon és haladjon át az anyagon, amit a normál üveggyártás nem céloz meg.
Q5. Az optikai üveg teljesen színtelen
A legtöbb színtelen optikai üveg úgy van kialakítva, hogy a lehető legközelebb legyen a semlegeshez, bár az összetételtől és a vastagságtól függően néha nagyon halvány árnyalat maradhat.
Q6. Színtelen optikai üveg átlátszó
Igen, az átlátszóság az egyik meghatározó tulajdonsága, amelyet a nagy látható fényáteresztő képesség és a csiszolt, alacsony szórású felületkezelés támogat.
Q7. Milyen tulajdonságai vannak a színtelen optikai üvegnek
A színtelen optikai üveg főbb tulajdonságai közé tartozik a nagy áteresztőképesség, az alacsony diszperzió, a stabil optikai állandók hőmérséklet-változás mellett, valamint a jó mechanikai és kémiai tartósság.
