Mire használható a színtelen optikai üveg?

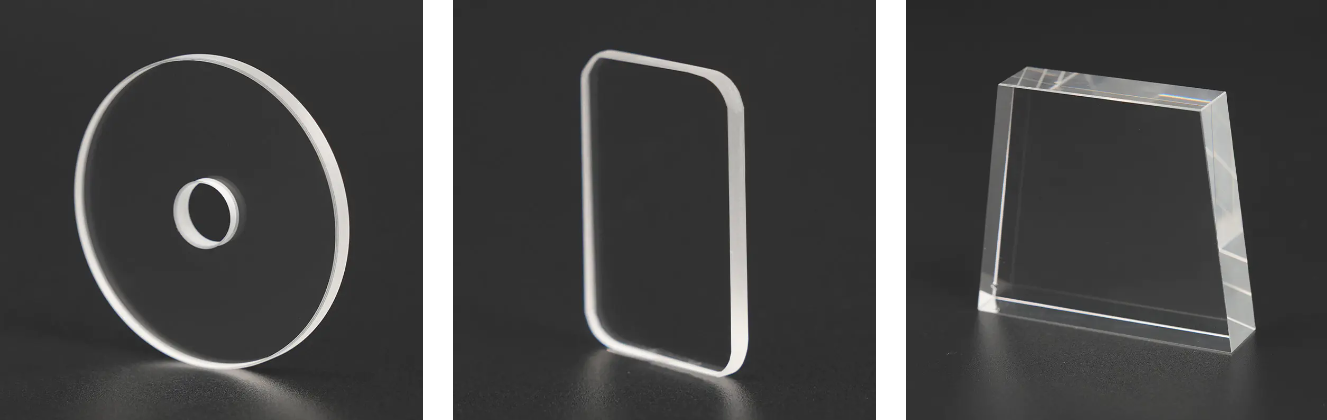

Színtelen optikai üveg az iparágak rendkívül széles skáláján használják – a precíziós tudományos műszerektől és az orvosi képalkotó rendszerektől a fogyasztói kamerákig, a védelmi optikáig és az építészeti üvegezésig. Meghatározó jellemzője a látható fény kivételesen nagy áteresztőképessége, gyakorlatilag szelektív elnyelés vagy színezés nélkül, így ez az alapanyag mindenhol, ahol a fényt maximális hűséggel kell irányítani, fókuszálni, felosztani vagy szűrni. A szabványos ablaküvegekkel ellentétben a színtelen optikai üveget a pontos törésmutató-specifikációknak, az ultraalacsony belső buboréktartalomnak és a nanométerben mért felületi síksági tűréseknek megfelelően tervezték.

A kifejezés pontosan összeállított üvegtípusok családját takarja – beleértve optikai korona üveg , boroszilikát változatok és nagy tisztaságú kvarcüveg – mindegyik meghatározott hullámhossz-tartományokhoz, környezeti feltételekhez és mechanikai követelményekhez optimalizálva. Az optikai szerelvényekkel dolgozó mérnökök, beszerzési szakemberek és rendszertervezők számára elengedhetetlen annak megértése, hogy melyik típus melyik alkalmazáshoz illik.

Miben különbözik a színtelen optikai üveg a közönséges üvegtől

Az ipari floatüveg és a precíziós optikai üveg közötti különbségtétel nem pusztán egyértelműség kérdése – alapvetően eltérő gyártási filozófiákat, nyersanyagtisztasági szabványokat és a gyártás utáni vizsgálati protokollokat tükrözi. Nagy áteresztőképességű optikai üveg látható fényáteresztési arányt éri el 92% vagy magasabb felületenként , míg a szabványos úsztatott üveg a vas-oxid tartalom és a felületi tökéletlenségek miatt jellemzően csak 80-87%-ban enged át.

A precíziós optikai üveg legfontosabb megkülönböztető tulajdonságai a következők:

• Törésmutató homogenitása: Változás egyetlen üres mintán, amelyet ±1 × 10⁻⁵ vagy jobbra tartanak kiváló minőségű anyagokban
• Buborék és befogadó osztály: Az ISO 10110 szabvány szerint számítva és kategorizálva; A 0. fokozat lényegében nulla látható zárványt tesz lehetővé
• Striae fokozat: Az üveg homogenitási csíkjainak mérése, amelyek torzítanák a hullámfrontokat; optikai minőségű üvegcélok, A osztály (nincs kimutatható csíkok)
• Stressz kettős törés: A gyártásból származó maradék feszültséget 10 nm/cm alá lágyítják a polarizációs műtermékek elkerülése érdekében
• Felületi minőség: Scratch-dig specifikációk 10-5 vagy 20-10 per MIL-PRF-13830B precíziós felületekre

A fenti táblázat szemlélteti a precíziós optikai üvegminőségek és a szabványos építészeti üvegek közötti jelentős áteresztőképességi különbséget. Még a 10-15%-os transzmissziójavulás közvetlenül lefordítja a képkontraszt, az érzékelő jel-zaj arányának és a rendszer hatékonyságának mérhető növekedését – ez megmagyarázza, hogy a precíziós optikai üveg miért követel magasabb anyagspecifikációt bármilyen fotonkritikus alkalmazásban. A többelemes optikai rendszerekben az öt vagy tíz lencseelem felületenkénti áteresztőképességi veszteségének kumulatív hatása működési szempontból kritikussá teszi ezt a különbséget.

A színtelen optikai üveg elsődleges alkalmazásai az iparban

Precíziós optikai üveg alapvető anyagként szolgál gyakorlatilag minden olyan rendszerben, amely szabályozott fénykezelést igényel. Alkalmazásai az egészségügytől a repülésig terjedő iparágakra terjednek ki, és az egyes kontextusokban használt üvegtípust úgy választják ki, hogy megfeleljen az adott alkalmazás egyedi hullámhosszának, környezeti és mechanikai követelményeinek.

Orvosi és tudományos műszerek

Az orvosi képalkotás során – beleértve a mikroszkópot, az endoszkópiát, a szemészeti berendezéseket és az áramlási citometriát – a színtelen optikai üvegnek egyenletes optikai teljesítményt kell biztosítania sterilizálási körülmények között, hőciklusban és tisztítószerekkel való érintkezésben. D263T színtelen optikai üveg , egy vékony boroszilikát üveg, amelyet szűk vastagsági tűréshatárig gyártanak, széles körben használják mikroszkóp tárgylemez fedőüvegeként és ablakanyagként mikrofluidikus diagnosztikai eszközökben. Alacsony autofluoreszcenciája elengedhetetlen a fluoreszcens mikroszkópos alkalmazásokhoz, ahol a háttérfény egyébként eltakarná a mért jelet.

A biokémiai analizátorok optikai cellákon alapulnak nagy áteresztőképességű optikai üveg a minták abszorbanciájának mérésére az UV-sugárzás által látható hullámhossz-tartományokban. Egyetlen 0,005 AU abszorbancia mérési hiba egy klinikai kémiai analizátorban diagnosztikai hibához vezethet – ami azt jelenti, hogy az anyag áteresztőképessége és a belső hibáktól való mentessége közvetlenül kapcsolódik a betegbiztonsági eredményekhez.

Fényképészet, mozi és fogyasztói optika

A kameralencsék, a teleszkópobjektívek, a binokuláris prizmarendszerek és a projektoroptika a legnagyobb volumenű alkalmazások közé tartoznak átlátszó optikai lencse üveg . K9 (BK7) színtelen optikai üveg – egy boroszilikát koronaüveg, amelynek törésmutatója 1,5168 és Abbe-száma 64,17 – a világ talán legszélesebb körben használt optikai üvege, amely az okostelefonok lencsemoduljaitól kezdve a kutatási célú mikroszkópobjektívekig és a lézersugár-tágítókig mindenben megtalálható.

Prizmás színtelen optikai üveg Az alkatrészek kritikusak a távcsövekben, távolságmérőkben és spektrométerekben, ahol a Porro vagy a tetőprizma konfigurációk meghajtják az optikai utat, miközben megőrzik a teljes képminőséget. Az anyagnak rendkívül alacsony striatartalommal kell rendelkeznie – az üveg bármely inhomogenitása hullámfront-torzulást okoz, amely nagy nagyításnál csökkent képélességként látható.

Védelmi, repülési és megfigyelési optika

A katonai és űrrepülési optikai rendszerek a legszigorúbb előírásokat írják elő a színtelen optikai üveggel szemben – extrém hőmérsékleti tartományban (-60°C és 120°C között) teljesítőképességet, nedvességgel, homokkal és gombák támadásával szembeni ellenállást, valamint rezgés- és lökésterhelés melletti méretstabilitást követelnek meg. A hőképalkotó rendszerek, a lézeres távolságmérők, az éjjellátó eszközök és a rakétairányító ablakok mindegyike speciális optikai üveget használ, amely megfelel a MIL-SPEC szabványoknak. Színtelen kvarc optikai üveg elhanyagolható hőtágulása és sugárzási keménysége miatt különösen kedvelt az UV-sugárzást áteresztő katonai alkalmazásokban.

Félvezető fotolitográfia és elektronika

A félvezetőgyártásban szükséges a fotomaszk szubsztrátumok, lapka-ellenőrző optika és az UV-sugárzásnak kitett rendszerek precíziós optikai üveg kivételes UV áteresztő képességgel és nullához közeli hőtágulási együtthatóval (CTE). A mély-UV litográfiában használt 193 nm-es ArF excimer lézer hullámhosszon csak a szintetikus olvasztott szilícium-dioxid – a színtelen kvarc optikai üveg legmagasabb tisztaságú formája – biztosít megfelelő áteresztőképességet és sugárzásállóságot. Még a kisebb CTE-egyenetlenség is a térhálós blankon eltolná a jellemzők pozícióit a hőciklus során, ami vonalszélesség-szabályozási hibákat okozna a nanométer alatti skálán.

Ipari kereslet elosztása színtelen optikai üvegek iránt

A precíziós optikai üvegek iránti globális kereslet egyenlőtlenül oszlik meg az iparágak között, a fogyasztói elektronika és a képalkotás a legnagyobb mennyiségi szegmenst, a védelmi/repülési szegmens pedig a legmagasabb kilogrammonkénti érték szegmenst. Ennek az elosztásnak a megértése segít a gyártóknak és a vásárlóknak előre látni a specifikációs követelményeket és az ellátási lánc prioritásait.

A szórakoztató elektronikai cikkek – beleértve az okostelefonok kameráit, AR/VR headset optikáját és laptop webkamera moduljait – csaknem A világ színtelen optikai üvegszükségletének 38%-a térfogat szerint , amelyet a nagy teljesítményű képalkotó rendszerek könyörtelen miniatürizálása hajt. Az orvosi és tudományos szektor 22%-kal követi, ami a diagnosztika, a genomikai műszerek és a gondozási ponton tesztelő eszközök folyamatos növekedését tükrözi. A védelmi és a félvezető szegmens, bár mennyiségileg kisebb, aránytalanul magas műszaki előírásokat és minőségi követelményeket képvisel, gyakran olyan egyedi üvegösszetételeket foglal magában, amelyek nem elérhetőek a szabványos katalóguskínálatban.

A színtelen optikai üvegek típusai és konkrét felhasználási eseteik

Nem minden színtelen optikai üveg cserélhető fel. Minden készítmény a törésmutató, a diszperzió, a termikus tulajdonságok, a kémiai tartósság és a bedolgozhatóság egyedi kombinációját hordozza magában, amely alkalmassá teszi bizonyos alkalmazásokhoz. Az alábbiakban az elsődleges típusok összehasonlító áttekintése található:

A megfelelő típus kiválasztása nem csupán teljesítmény, hanem gazdaságossági döntés is. Színtelen kvarc optikai üveg páratlan UV-teljesítményt és hőstabilitást kínál, de lényegesen nehezebb megmunkálni, mint a K9 üveget, gyémánt szerszámozást és hosszabb polírozási ciklusokat igényel. A látható fényű alkalmazásokhoz, ahol nincs szükség UV-teljesítményre, a K9 vagy B270 üveg általában azonos optikai minőséget biztosít alacsonyabb gyártási költségek és gyorsabb átfutási idő mellett.

Az optikai koronaüveg és szerepe a lencsetervezésben

Optikai korona üveg – amelyet a viszonylag alacsony törésmutató (nd < 1,60) és az alacsony szórás (Abbe-szám > 55) kombinációja határoz meg – ez az akromatikus dupla lencsék tervezésének gerince. Ha tűzkőüveggel párosítják (nagyobb indexű, nagyobb diszperziós) cementezett dupla konfigurációban, a koronaüveg korrigálja a kromatikus aberrációt – az egyszerű lencsék hajlamát arra, hogy különböző hullámhosszú fényt fókuszáljanak különböző pontokon, ami színfoltokat okoz a képeken.

Az akromatikus dublett elvet, amelyet először a 18. században mutattak be, ma is aktívan használják a puskatávcsövektől és a kamerák teleobjektívjétől a csillagászati ​​refraktorokig és az ipari gépi látórendszerekig. A K9 üveg sok ilyen rendszerben optikai koronaüvegként funkcionál, és nehezebb tűzköves üvegekkel párosulva éri el a kívánt kromatikus korrekciót az egzotikusabb üvegtípusok költsége nélkül.

A fenti áteresztőképességi görbék az üvegtípusok közötti meghatározó különbséget mutatják: színtelen kvarc optikai üveg 80% feletti áteresztőképességet tart fenn a körülbelül 200 nm-es mély-UV-tól a 2500 nm-es közép-infravörösig, így ez az egyetlen valóban szélessávú lehetőség. A K9 és B270 optikai üveg, bár kiváló a látható tartományban (380–780 nm), körülbelül 330 nm alatt átlátszatlanná válik – kizárva őket az UV-alapú alkalmazásokból, például a fényterápiás berendezésekből, az UV-spektroszkópiából és a félvezető expozíciós eszközökből. A rendszertervezők számára ez a spektrális szelektivitás ugyanolyan fontos tulajdonság, mint a törésmutató az üvegkomponensek meghatározásakor.

Feltörekvő alkalmazások: autóipar, AR/VR és fotovoltaik

A hagyományos optikán túl színtelen optikai üveg egyre központibb szerepet játszik a következő generációs technológiai platformokban, amelyek átformálják a keresletet a globális üvegiparban.

Autóipari LiDAR és ADAS optika

Az autonóm és félautonóm járművek LiDAR (Light Detection and Ranging) érzékelőket használnak, amelyek elsősorban 905 nm és 1550 nm hullámhosszon működnek. Ezekben a rendszerekben a védőablakokhoz és a fókuszáló optikához olyan üvegre van szükség, amely kiváló NIR-áteresztő képességgel rendelkezik, ellenáll az autók hőmérséklet-ciklusának (-40 °C és 105 °C között), valamint nagy felületi keménységű, hogy ellenálljon az úttörmeléknek. Színtelen boroszilikát optikai üveg Az AR-bevonatú K9 üvegek egyaránt aktív értékelés alatt állnak ehhez az alkalmazáshoz, és az autóipari optikai üvegek piaca az előrejelzések szerint 18–22% CAGR 2030-ig .

Kiterjesztett és virtuális valóság hullámvezetők

Az AR fejhallgató hullámvezető optikája – vékony üveglapok, amelyek a vetített képeket a szem felé vezetik a teljes belső visszaverődésen keresztül – 1,75 feletti törésmutatójú üveget, a nagy lemezeken rendkívül egyenletes vastagságot és kivételes felületi síkságot igényelnek. Ez túlmutat a szabványos színtelen optikai üvegen a speciális, magas indexű készítményekké, de a belépő szintű AR-alkalmazásokban használt hullámvezető hordozóüveg továbbra is a szigorú vastagsági és lapossági követelményeknek megfelelő precíziós koronás üvegváltozatokra támaszkodik.

Fotovoltaikus és napelemes koncentrátorüveg

Ultrafehér színtelen optikai üveg — 0,01% alatti vas-oxid-tartalommal gyártják — nagy hatásfokú napelemek és koncentrált napenergia (CSP) lencsetömbök fedőüvegeként használják. A szabványos szoláris üveg a beeső fény körülbelül 91%-át átereszti; az ultrafehér optikai minőségű üveg ezt erősíti 93–94% , ami mérhető energiahozamnövekedést jelent a nagyméretű napelemes farmok esetében. Az ipar a becslések szerint túl fog fogyasztani 120 millió négyzetméter ultra-tiszta üveg évente a fotovoltaikus alkalmazásokhoz világszerte.

A radardiagram egyértelműen szemlélteti az optikai üvegválasztás alapvető kompromisszumát: kvarcüveg dominál az UV áteresztőképesség, a hőstabilitás és a kémiai tartósság terén, de rendkívüli keménysége és magas olvadáspontja miatt rosszul teljesít a bedolgozhatóság és a költséghatékonyság tekintetében. Ezzel szemben a K9 és a B270 üveg nagyon jól megmunkálható – lehet precíziós köszörülés, polírozás és AR-bevonatú szabványos optikai gyártási berendezéssel –, így praktikus választás a látható fényű képalkotó alkalmazások túlnyomó többségéhez. A rendszertervezőknek mérlegelni kell ezeket a kompromisszumokat mind a műszaki követelményekkel, mind a gyártási gazdaságosságokkal szemben.

A precíziós optikai üveg minőségi szabványai és tanúsítványai

A precíziós optikai üvegkomponensek beszerzéséhez ellenőrizhető minőségi dokumentációra van szükség, különösen az olyan szabályozott iparágak esetében, mint az orvosi eszközök, a repülés és a védelem. A következő szabványok szabályozzák az optikai üveg minőségét a különböző piacokon:

Értékelésekor a átlátszó optikai lencse üveg beszállítónak, az orvostechnikai eszközök gyártásában részt vevő vásárlóknak minimumkövetelményként ellenőrizniük kell az ISO 10110 dokumentációs képességet és az ISO 9001 tanúsítványt. A védelmi beszerzés kiegészíti a MIL-SPEC megfelelőségi és az anyagtételek nyomon követhetőségi követelményeit. A fotovoltaikus és elektronikai alkalmazások esetében a 3C-tanúsítvány és az RoHS-megfelelőség egyre inkább szabványos követelmény a későbbi OEM-vevők részéről.

A Nantong Xiangyang Optical Element Co., Ltd.-ről

Nantong Xiangyang Optical Element Co., Ltd. 1996-ban alakult, és elismert high-tech vállalkozássá nőtte ki magát Jiangsu tartományban, egy 10.000 négyzetméter termelő létesítmény. Professzionális OEM-ként színtelen optikai üveg beszállító és ODM színtelen optikai üveggyár Kínában, a cég színes optikai üveg, színtelen optikai üveg, valamint síküveg szitanyomás és temperálás gyártására és feldolgozására specializálódott.

A cég termékminősége megfelel ISO 9001-2000 termékminőségi szabványoknak és 3C minőségbiztosítási rendszer tanúsítvánnyal rendelkezik. Optikai alkatrészeket gyártó részlege több mint százféle színes optikai üvegterméket tart karban, lefedve az ultraibolya, látható, közeli infravörös és infravörös spektrumtartományokat – optikai műszerekben, orvosi műszerekben, biokémiai analizátorokban, repülésben, katonai rendszerekben és tudományos kutatóintézetekben történő alkalmazásokat támogatva.

A Flat Glass Products Division a mélyüvegfeldolgozásra, a szitanyomásra és az üvegedesztésre specializálódott, amelyet Németországból, Japánból és Svájcból származó automatizált gyártósorok és ellenőrző berendezések támogatnak. A Xiangyang elkötelezett amellett, hogy a legprofesszionálisabb beszállítója legyen mind az optikai üvegkomponensek, mind az üvegszitanyomási és -edzettségi megoldások terén – globális ügyfélbázist szolgálva ki megbízható testreszabási lehetőségekkel az OEM és ODM követelményekhez.
