A legtöbb műszerhez, világítótesthez és érzékelőházhoz, amelyeknek évekig meg kell őrizniük színteljesítményüket újrakalibrálás nélkül, A szelektív abszorpciós üvegszűrők általában felülmúlják a vékonyréteg-bevonatú szűrőket szögstabilitásban, hőrugalmasságban és mechanikai tartósságban . A szelektív abszorpciós üvegszűrő magán az ömlesztett anyagon dolgozik, így a szűrőhatás nem függ nagyban attól, hogy a fény milyen szögben éri a felületet, és nem kopik el úgy, ahogy a lerakódott film az idő múlásával. Az optikai bevonatú szűrők még mindig élnek maradnak, ha egy kialakítás rendkívül keskeny áteresztősávot, meredek levágási lejtőt vagy olyan hullámhossz-kombinációt kíván meg, amelyet a sima színes üveg önmagában nem ér el. Az alábbi szakaszok végigvezetik a válasz mögött meghúzódó fizikai érvelést, a spektrális viselkedést és a gyakorlati kiválasztási kritériumokat, beleértve számos összehasonlító táblázatot és egy rövid vevői ellenőrzőlistát a végén.

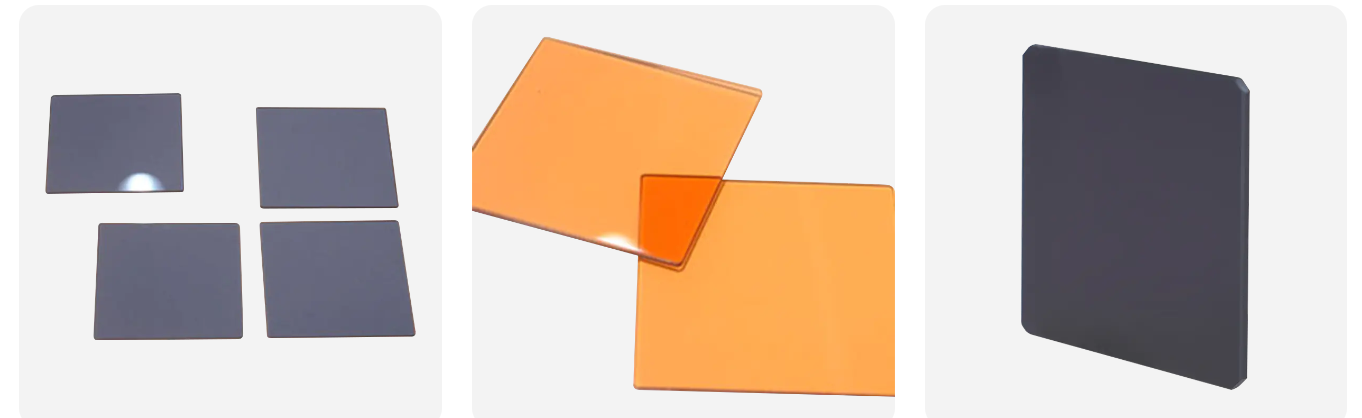

A szelektív abszorpciós üvegszűrő egy optikai üvegdarab, amelyet úgy alakítottak ki, hogy eltávolítson egy meghatározott hullámhosszúságú sávot a fénysugárból, miközben a környező sávokat minimális veszteséggel átengedi. Ezt a hatást a gyártók úgy érik el, hogy fémionokat vagy finom kolloid részecskéket közvetlenül az üvegadagba olvasztanak, majd az üveg összetételét és az esetleges felületkezelést úgy állítják be, hogy a kész darab elnyelje a látható vagy közeli infravörös spektrum egy kiválasztott részét. A fizikai alap az elektronok szintjén van: amikor egy adott energiájú fotonok ütköznek az adalékolt üvegbe, ez az energia megegyezik a hozzáadott ionok elektronállapotai közötti résszel, így ezek a fotonok inkább elnyelődnek, mint áthaladnak. Minden más hullámhossz, amely nem egyezik ezzel az energiaréssel, nagyjából érintetlenül folytatódik az üvegen, ez adja az ilyen típusú látható fényelnyelő üvegszűrő tiszta, megismételhető spektrális profilját.
Az üveggyártásban használt általános doppingolási módszerek
Ma három doppingcsalád fedezi a legtöbb kereskedelmi keresletet, mindegyik a spektrum más-más részét célozza meg.
Az átmeneti fémionok, például a króm és a réz zöld, szelektív abszorpciós üvegszűrőt hoznak létre, amelynek áteresztőcsúcsa nagyjából 500 és 560 nanométer között van, miközben lehúzzák a kék ibolya és vörös fényt.
A mangán, titán, kobalt és neodímium kombinációk lila tónusú üveget eredményeznek, amely erősen elnyeli a középső spektrum zöld és sárga tartományát, miközben átengedi az ibolya, kék és a vörös sáv egy részét.
Az UV-elnyelő üveg optikai szűrőként épített speciális készítmények rövidebb hullámhosszakat vágnak le 365 nanométernél és az alatt, miközben a látható sávot lapos, egyenletes reakcióval haladják át.
A látható fénnyel végzett munkán túl az infravörös fényáteresztő üvegszűrő gyártója ugyanazt az alapüvegrendszert is bekeverheti, hogy közel infravörös energiát engedjen át, miközben blokkolja a látható fényt, ami hasznos azoknál az érzékelőablakoknál, amelyeknek el kell utasítaniuk a környezeti fény interferenciáját.
Mit An Optical Coating Filter Is And How Its Principle Differs
Az optikai bevonatú szűrő átlátszó szubsztrátumból indul ki, gyakran sima üvegből vagy olvasztott szilícium-dioxidból, amelyre egyenként sok rendkívül vékony réteget raknak le a vákuumleválasztó berendezésben. Minden rétegnek más a törésmutatója, és a köteg úgy van kialakítva, hogy a rétegek között visszaverődő fény konstruktívan interferál a blokkolni kívánt hullámhosszokon, és destruktívan az áthaladni kívánt hullámhosszokon. Ez alapvetően interferencia hatás, nem pedig abszorpciós hatás, ami az alapvető különbség, amely elválasztja a szelektív abszorpciós üvegszűrőtől.
Gyakori bevonatcsaládok mindennapi használatban
Dikroikus halmok, amelyek egy színsávot tükröznek, miközben egy másikat továbbítanak.
Keskeny sáváteresztő bevonatok egyetlen szűk hullámhosszú ablakhoz.
Bemetszésbevonatok, amelyeket úgy terveztek, hogy egy keskeny sávot visszautasítsanak, miközben mindent átengednek körülötte.
Mivel a szűrési viselkedés az egyes rétegeken áthaladó fény pontos úthosszától függ, a bevonatszűrő átviteli görbéje rövidebb hullámhosszok felé tolódik el, ahogy a beérkező fény szöge nő. A normál beesésnél precíz levágásra tervezett bevonat több nanométerrel elsodródhat a céltól, ha a fény még mérsékelt szögben is megérkezik, ami számít a kompakt optikai rendszerekben, ahol a sugarak ritkán haladnak egyetlen egyenes vonalban.
A két szűrőtechnológia közötti alapvető különbségek
Az alábbi táblázat mindkét technológiát felsorakoztatja a fizikai tulajdonságok alapján, amelyek leggyakrabban eldöntik, hogy melyik illik egy adott kialakításhoz.
1. táblázat: A szelektív abszorpciós üvegszűrők és az optikai bevonatszűrők fizikai és teljesítménybeli összehasonlítása.
Paraméter
Szelektív abszorpciós üvegszűrő
Optikai bevonat szűrő
Működési elv
Tömegfelszívódás adalékolt üvegen keresztül
Vékonyréteg interferencia a hordozón
Szög érzékenység
Nagyon alacsony
Széles szögben észrevehető
Cutoff Edge Sharpness
Fokozatos, természetes lejtő
Nagyon meredekre tervezhető
Hőérzékenység
Alacsony a normál tartományokban
Mérsékelt, rétegfüggő
Elválás vagy kopás veszélye
Nincs, az ingatlan az ömlesztett anyagban van
Nedvesség vagy kopás esetén lehetséges
Testreszabási módszer
Állítsa be az üveg összetételét és az adalékolási szintet
Állítsa be a rétegek számát és vastagságát
Teljesítmény-összehasonlítás öt kulcsfontosságú optikai paraméter között
Az alábbi vízszintes diagram mindkét szűrőcsaládot relatív nullától százig terjedő skálán értékeli öt olyan paraméteren, amelyeket az optikai mérnökök leggyakrabban ellenőriznek az alkatrészválasztás során. Ezek a pontszámok a szokásos gyártási mintákon megfigyelt tipikus viselkedést tükrözik, nem pedig egyetlen tesztjelentést.
A szögfüggetlenség és a hosszú távú színkonzisztencia a legnagyobb különbséget mutatja , ezért a szelektív abszorpciós üvegszűrők továbbra is gyakori választás a keresőben, a nagy rekesznyílású objektívekben és minden olyan háznál, ahol a fény ritkán éri közvetlenül a szűrőt.
Egy tipikus zöld szelektív abszorpciós üvegszűrő spektrális átviteli viselkedése
Az alábbi diagram a króm- és rézionokkal adalékolt zöld tónusú, szelektív abszorpciós üvegszűrő reprezentatív áteresztőképességi görbéjét mutatja. Az átvitel gyorsan növekszik, ha a hullámhossz megközelíti a 480 nanométert, eléri az 500 és 560 nanométer közötti széles csúcsot, majd simán leesik a hosszú hullámhossz oldalon. Ez a gyengéd emelkedés és süllyedés jellemző a tömeges abszorpciós üvegekre, és ez az egyik oka annak, hogy ezek a szűrők természetes, egyenletes színvisszaadást produkálnak, nem pedig a keskeny bevonatsorra jellemző keményebb szélű kimenetet.
Mivel a görbe fokozatosan lejtős, nem pedig közel függőleges vonalba süllyed, az üvegvastagság vagy az adalékanyag-koncentráció kis gyártási eltérései csak kismértékben tolják el a csúcsot, így a tételek közötti színkonzisztencia a legtöbb műszer- és világítási alkalmazásnál a tűréshatáron belül marad.
Ahol szelektív abszorpciós üvegszűrőket használnak az iparágakban
A hullámhossz-választáshoz szükséges üvegszűrő iránti kereslet több iparágra kiterjed, és az alábbi relatív részarány a jelenlegi gyártási megrendelések tipikus nagyságrendjét tükrözi.
Képviselő alkalmazási megjegyzések
Optikai instruments including fluorescence microscopes, DNA sequencers and spectrometers rely on an optical absorption glass filter for sensors to strip stray light before it reaches the detector.
Ipari processes such as semiconductor lithography and UV curing use absorption glass as a stable window material that limits heat build up on sensitive substrates.
A színpadi és fényképészeti világítás színes abszorpciós üveget használ a látható szín kialakítására, miközben megakadályozza, hogy az infravörös hősugárzás elérje a megvilágított témát.
Az építészeti üvegezés és az autóüvegek színezett abszorpciós rétegeket használnak, hogy csökkentsék a napenergia-nyereséget, miközben megtartják a kényelmes belső fényszintet.
Orvosi and biochemical instruments depend on consistent spectral response for accurate readings across repeated testing cycles.
Többdimenziós összehasonlító radardiagram
Hat méret a legfontosabb, amikor a szelektív abszorpciós üvegszűrőt egy bevonatszűrőhöz viszonyítjuk az új kialakításhoz. Az alábbi radardiagram mindkét technológiát azonos léptékben ábrázolja, így a kompromisszumok egy pillantással láthatóak.
A bevonatszűrők tovább bővítik a spektrális szelektivitást és a gyártási rugalmasságot , mivel egy leválasztási folyamat szokatlan hullámhossz-kombinációt célozhat meg, amelyet egyetlen üvegformula sem ér el önmagában. Az abszorpciós üveg tovább növeli a szögfüggetlenséget, a hőstabilitást és a hosszú távú konzisztenciát, ami megmagyarázza, hogy miért továbbra is gyakori a fix optikai utakon, amelyek hosszú évekig használhatók.
Környezeti stabilitás és hosszú távú tartósság valós körülmények között
A szelektív abszorpciós üvegszűrők magában az anyagban hordozzák optikai tulajdonságukat, így a felület enyhe karcolódása vagy a nedvesség hatása nem változtatja meg az általa elnyelt hullámhossz-sávot, súlyos sérülés esetén csak a fizikai tisztaságát. A bevonatszűrők csak néhány mikron vastag rétegben hordozzák optikai tulajdonságaikat, ami azt jelenti, hogy a nedvesség behatolása, az ismételt tisztítás, a hőciklus vagy a hosszú távú UV-sugárzás fokozatosan fellazíthatja vagy oxidálhatja az egyes rétegeket. Ha egy réteg csak kismértékben eltolódik, az egész interferencia-minta eltolódik vele, és idővel megváltoztatja a tényleges vágási hullámhosszt.
Hol mutatkozik ez a különbség leginkább
A kültéri építészeti üvegezés, a közvetlen napfénynek kitett autóüvegek és a hőforrások közelében működő ipari berendezések azok a beállítások, ahol a két technológia közötti különbség leginkább egy több éves üzemidő alatt válik láthatóvá. Az ellenőrzött környezetben tartott tisztatéri és laboratóriumi műszerek kisebb gyakorlati különbséget látnak, bár a szögérzékenység továbbra is előnyben részesíti az abszorpciós üveget, ha az optikai út nincs tökéletesen kollimált.
Az értékelés során ellenőrzött tipikus stresszpontok
A vevők általában saját maguk végzik el a hőciklus-ellenőrzést, a nedvességtartalom-ellenőrzést és az ismételt törlőtisztítási ellenőrzést a mintadarabokon, mielőtt elköteleznék magukat a gyártási rendelés mellett, mivel ez a három terhelési pont mutatja meg a legtöbb gyakorlati különbséget az ömlesztett üveg és a lerakott bevonat között.
Testreszabási lehetőségek a szelektív abszorpciós üvegszűrőkhöz
Azok a vásárlók, akik egyedi szelektív abszorpciós üvegszűrőt szereznek be, általában a cél átviteli görbéből indulnak ki, nem pedig egy rögzített katalógusalkatrészből. A színes optikai üvegabszorpciós szűrő beszállítója több változót is beállíthat, hogy elérje ezt a görbét.
Az adalékolás típusa és koncentrációja az abszorpciós sáv egy meghatározott célhullámhossz felé történő mozgatásához.
Üvegvastagság, mivel az abszorpciós mélység követi az anyagon áthaladó optikai úthosszt.
Felületkezelés és élkezelés meghatározott házba vagy érzékelőmodulba történő beszereléshez.
Kombinált konstrukciók, amelyek egy abszorpciós üvegmagot egy vékony tükröződésgátló réteggel párosítanak, akkor hasznosak, ha egy projekt az abszorpciós üveg stabilitását szeretné valamivel nagyobb általános áteresztőképességgel.
Az egyedi hullámhosszú optikai szűrőüveg vonalhoz, infravörös áteresztő üvegszűrő-gyártói kapcsolathoz vagy egy abszorpciós optikai szűrőüveg-beszállítóhoz irányított kérések általában gyorsabban haladnak, ha a vevő megosztja a megcélzott átviteli görbét, az üzemi hőmérséklet-tartományt és a fizikai szerelési méreteket.
A Nantong Xiangyang Optical Element Co., Ltd. 1996 óta gyárt színes és színtelen optikai üveget egy tízezer négyzetméteres létesítményből Jiangsu tartományban. Az optikai alkatrészek divíziója az ultraibolya, látható, közeli infravörös és infravörös tartományt lefedő színes optikai üvegszűrőkre összpontosít, amelyek jóval több mint száz üvegtípust futnak át speciális optikai csiszoló-, polírozó- és spektrumvizsgáló berendezésekkel felszerelt feldolgozósorokon. Ennek a részlegnek a teljesítménye eléri az optikai műszereket, az orvosi és biokémiai műszereket, az analitikai berendezéseket, az elektronikát, a repülést, valamint számos kutatóintézetet és egyetemet.
Egy külön síküveg részleg foglalkozik a vezérlőpanelek, készülékházak és kapcsolóelemek üvegszitanyomásával és temperálásával, ami egy fedél alatt tartja a céget a precíziós optikai üvegek és a tömeggyártású üvegfeldolgozás terén egyaránt. Egy szelektív abszorpciós üvegszűrő-gyártót és egy optikai szűrőüveg-gyártót Kínában összehasonlító projektcsapat számára a dedikált optikai vizsgálóberendezések és a hosszú gyártási történet kombinációja az egyik gyakorlati jelzés, amelyet érdemes ellenőrizni a beszállítói értékelés során.
Hogyan válasszunk szelektív abszorpciós és bevonószűrők között egy projekthez
Egy rövid ellenőrző lista segít szűkíteni a döntést a minták kérése előtt.
Térképezze fel a kívánt hullámhossz-sávot, és ellenőrizze, hogy egy szabványos színes üvegtípus már fedi-e szorosan.
Ellenőrizze, hogy a szűrő milyen beesési szögeket fog látni a tényleges optikai úton, nem csak a tervezési központban.
Vegye figyelembe a működési környezetet, beleértve a páratartalmat, a hőmérséklet-ingadozásokat és a kültéri UV-sugárzásnak való kitettséget.
Döntse el, milyen meredek legyen a vágási él, mivel a nagyon keskeny áteresztősáv még mindig bevonási megoldást igényelhet.
Tervezze meg a várható élettartamot, és azt, hogy milyen nehéz lesz az újrakalibrálás vagy csere, ha az egységet a helyszínen telepítik.
Azok a projektek, amelyek a fenti négyzetek többségét bejelölik a stabilitás és az egyszerűség érdekében, általában egy szelektív abszorpciós üvegszűrőn helyezkednek el, míg a szokatlanul keskeny vagy meredek spektrális élt igénylő projektek gyakran egy bevonatszűrőt vagy a két technológia kombinációját határozzák meg ugyanazon az optikai úton.
Gyakran ismételt kérdések a szelektív abszorpciós üvegszűrőkkel kapcsolatban
Q1: Mi az a szelektív abszorpciós üvegszűrő?
Ez egy fémionokból vagy kolloid részecskékből álló optikai üveg úgy, hogy elnyel egy kiválasztott hullámhossz-sávot, miközben kis veszteséggel továbbítja a környező fényt.
Q2: Hogyan blokkol egy abszorpciós üvegszűrő bizonyos hullámhosszakat
Az üvegben lévő adalékolt ionok olyan fotonokat nyelnek el, amelyek energiája megegyezik a belső elektronátmenettel, eltávolítva ezt a hullámhossz-sávot, miközben a többi hullámhosszt nagyrészt érintetlenül hagyják.
3. kérdés: Mi a különbség az abszorpciós szűrők és az interferenciaszűrők között?
Az abszorpciós szűrők eltávolítják a fényt az ömlesztett üveganyagon keresztül, míg az interferenciaszűrők vékony lerakódott rétegeket használnak, amelyek visszaverik és kioltják a nem kívánt hullámhosszokat az optikai interferencia révén.
4. kérdés: Miért használjunk színes üvegszűrőket bevonatos szűrők helyett?
A színes üveg egyenletesen tartja spektrális válaszát széles látószögben, és ellenáll a fokozatos rétegromlásnak, amely az évekig tartó használat során hatással lehet a bevont felületre.
5. kérdés: Mire használják a szelektív abszorpciós szűrőket?
Az általános felhasználási területek közé tartoznak az optikai érzékelők, a gépi látórendszerek, a spektroszkópiai berendezések és az orvosi műszerek, amelyeknek stabil, megismételhető spektrális válaszra van szükségük.
Q6: Melyik optikai szűrő alkalmas UV-védelemre
Az UV-elnyelő üveg optikai szűrő, amelyet rövidebb hullámhosszok levágására terveztek, általában az egyszerűbb és stabilabb megoldás a folyamatos UV-védelemhez.
7. kérdés: Testreszabhatók az abszorpciós üvegszűrők
Igen, az adalékolás típusa, koncentrációja, vastagsága és felületi minősége mind beállítható, hogy elérjék a cél átviteli görbét egy adott projekthez.
